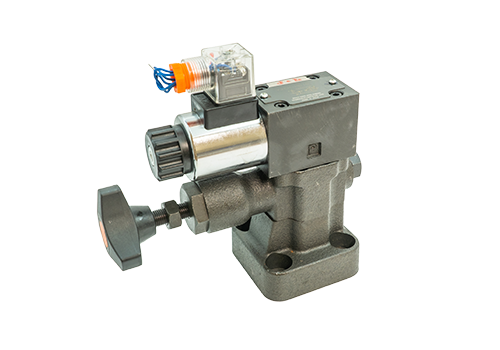

Y2eh соленоидный рельефный клапан
Свободный клапан соленоида Y2EH является контрольным компонентом, широко используемым в гидравлических системах. У него есть функции включения в электроснабжение и загрузку питания. Ниже приведено подробное введение в его характеристики, принципы работы, технические параметры и сценарии применения:
1. Особенности продукта
Включение включения, нагрузка с электроснабжением, нагрузка с питанием: подключен проход отверстия для перелива переливного клапана, масляные потоки обратно обратно в бак масла, ядра клапана перемещается вверх, масляные потоки выходят непосредственно к масловоду, достигается разгрузка.
Когда мощность отключается: отверстие для устойчивости к грязи закрыта, ядро клапана не может быть полностью открыто, основная цепь масла генерирует сопротивление, и система устанавливает давление.
Уровни давления высокого давления и высокого потока одержимы от 2,5 МПа до 63 МПа, с широким диапазоном потока и подходят для гидравлических систем с высокой нагрузкой и большим потоком.
Метод установки гибко поддерживает три метода установки: пластина, трубка и плагин, чтобы удовлетворить различные потребности в пространственном макете.
Функция регулировки и защиты обеспечивает различные методы регулировки давления, такие как ручки регулировки, ручки регулировки блокировки и регулировочные болты с защитными крышками, чтобы обеспечить стабильное давление системы.
При использовании в качестве предохранительного клапана это может помешать перегруженной системе и защите гидравлические компоненты.
2. Технические параметры
Описание спецификации параметров
Серия модели Y2EH (например, Y2EH-HD10B, Y2EH-HD20B и т. Д.)
Уровни давления 2,5 МПа, 5 МПа, 10 МПа, 20 МПа, 31,5 МПа, 40 МПа, 63 МПа
Тип пластины метода подключения, тип трубки, тип подключения
Установка поверхности Стандарт DIN24340 Тип E, ISO 6264, CETOP-RP121H
Применимое среднее гидравлическое масло
Рабочая температура обычно составляет от -20 до +80 ℃ (для получения подробной информации см. Руководство по продукту)
3. Принцип работы
Управление давлением использует давление пружины, чтобы отрегулировать давление гидравлического масла. Когда давление системы ниже, чем установленное значение, ядро клапана нажимается пружиной, а масла обычно течет; Когда давление превышает установленное значение, ядро клапана поднимается, и масло течет обратно в бак масла через переполнение, чтобы предотвратить перегрузку системы.
Когда электромагнитно контролируемый клапан обратного соленоида включается, переключатель цепи масла управляется, чтобы позволить рельефному клапану подключить проход отверстия для устойчивости к грязи, чтобы реализовать разгрузку; Когда мощность отрезана, отверстие для устойчивости к грязи закрыта, и система возвращается в состояние загрузки.
IV Сценарии приложения
Строительный механизм используется в гидравлических системах для экскаваторов, погрузчиков и другого оборудования для защиты гидравлических компонентов от повреждения перегрузки.
В гидравлической системе сельскохозяйственных тракторов, сеялок и другого оборудования обеспечить стабильность давления системы и повысить надежность оборудования.
Регуляция давления и защита безопасности достигается в промышленных гидравлических системах, таких как станции нефтяных насосов, гидравлические таблицы, гидравлические машины.
