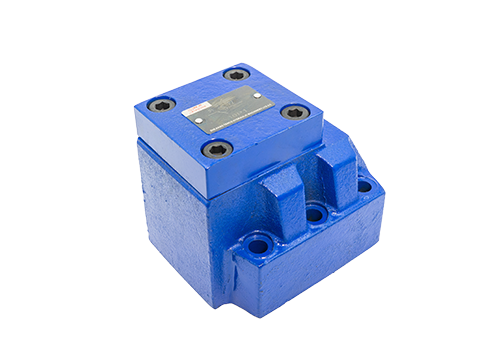

S30 Проверьте клапан
Check Clave S30 - это элемент управления жидкостью, широко используемый в гидравлических и пневматических системах. Следующее введено из его классификации, структуры, принципа работы, технических параметров, полей приложения и мер предосторожности:
1. Классификация и структура
Классифицированное соединение трубки: например, S30A1.0, S30A0.0 и другие модели, подходящие для подключения к резьбовым нефтяным портом.
Соединение пластин: например, S30A12B1 и другие модели, он принимает метод установки пластины и имеет компактную структуру.
Подключение: включает в себя метрические (такие как M48 × 2) и имперские (такие как 1½ ″) спецификации, подходящие для различных систем трубопровода.
Структурные особенности Материал корпуса клапана: чугунные или стальные детали обычно используются для обеспечения прочности и сопротивления под давлением.
Дизайн катушки клапана: принимает конструкцию конической катушки, которая тесно связана с сиденьем клапана и имеет отличную производительность запечатывания.
Сборка пружины: встроенная пружина обеспечивает силу возврата, чтобы гарантировать, что ядро клапана автоматически закрыто, когда нет давления.
2. Принцип работы
Вперед: Когда жидкость вытекает с входа, давление преодолевает силу пружины, чтобы подтолкнуть ядро клапана, а жидкость протекает через порт клапана к выходу.
Обратное отсечение: когда жидкость пытается течь в обратном направлении, ядро клапана находится близко к сиденью клапана под действием силы пружины и давления жидкости, чтобы предотвратить возврат.
Компенсация давления: некоторые модели имеют функцию компенсации давления, которая может поддерживать стабильную скорость потока при изменении нагрузки.
3. Технические параметры
Описание спецификации параметров
Диапазон диаметра от 6 мм до 30 мм (например, серия S6A до S30A)
Рабочее давление может достигать 31,5 МПа
Давление открытия составляет 0,05 МПа, 0,15 МПа, 0,30 МПа и т. Д.
Диапазон температуры от -30 до +80 ℃
Диапазон потока от 15 л/мин до 400 л/мин (разные диаметры соответствуют различным скоростям потока)
Тип трубки метода подключения, тип пластины, подключение к резьбе (Metric/Ind)
IV Поля приложения
Гидравлическая система предотвращает обратный поток масла и защищает компоненты гидравлического насоса и системы.
Он используется в качестве клапана обратного давления на выходе насоса для поддержания стабильности давления системы.
В сочетании с дроссельными клапанами, последовательными клапанами и т. Д. Для образования одностороннего дроссельного клапана или одностороннего последовательного клапана.
Пневматическая система предотвращает протекание сжатого воздуха в обратном направлении, обеспечивая нормальную работу пневматических компонентов.
Применяется для управления скоростью и направлением пневматических двигателей, цилиндров и другого оборудования.
Промышленное оборудование СКОН КПК, аэрокосмическое оборудование, керамическая фабрика Гидравлическое оборудование, гидравлические системы стальной фабрики и т. Д.
Машины для литья, пластиковая техника, оборудование для формования, гидравлические аксессуары из бумажной мельницы и оборудование для нефтяного полета.
5. Меры предосторожности для использования
Направление установки гарантирует, что стрелки корпуса клапана в соответствии с направлением потока жидкости и избегают сбоя системы, вызванного обратной установкой.
Нормальное рабочее давление должно быть ниже, чем номинальное значение, чтобы избежать повреждения корпуса клапана из -за использования избыточного давления.
Скорость потока, которая соответствует скорости потока через контрольный клапан, должен находиться в пределах допустимого диаметра диаметра, чтобы избежать чрезмерных потерь давления.
Техническое обслуживание и техническое обслуживание. Регулярно проверяйте рабочее состояние контрольного клапана, очищайте корпус клапана и сердечнику клапана, а также обеспечивайте хорошие производительности герметизации.
Когда он не используется в течение долгого времени, его следует хранить в сухом и вентилируемом месте и регулярно поддерживаться.
В специальных условиях эксплуатации избегайте установки чекового клапана непосредственно на выходе гидравлических насосов со слабыми возможностями самопоглощения, особенно насосов с высоким давлением, насосов плунжера и т. Д.
Если это необходимо для установки напрямую, необходимо принимать меры выхлопных изделий для предотвращения сбоя всасывания воздуха.
