MTV MTCV -наложенный дроссельный клапан MBRV, наложенный на наложенный клапан, уменьшающий давление,
Функции и применения MTV/MTCV -наложенного дроссельной заслонки и наложенного клапана с уменьшением давления

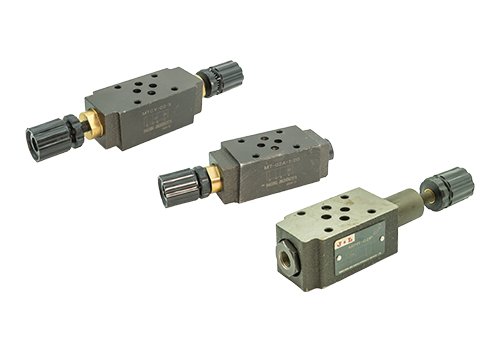

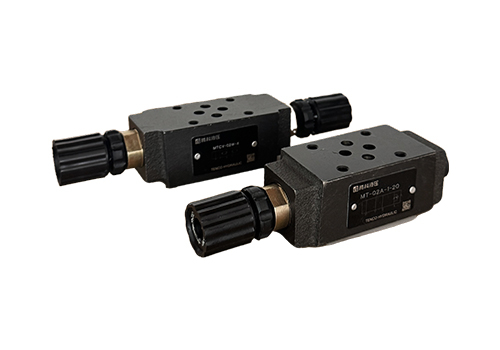

1. MTV/MTCV, наложенный дроссельной заслонкой
1. Функциональные особенности
Компактная структура: наложенная конструкция, может быть непосредственно наложена на блоки гидравлических клапанов, уменьшая трубопроводные соединения и снижение риска утечки.
Управление потоком: регулируя отверстие ядра клапана, гидравлический поток системы точно контролируется для удовлетворения потребностей различных условий труда.
Компенсация давления: некоторые модели имеют функцию компенсации давления, чтобы обеспечить стабильность потока и не влияют на изменения нагрузки.
Легко установка: соблюдайте стандартный интерфейс ISO, простой в установке, подходит для модульных гидравлических систем.
2. Типичные модели и параметры
MTV-02/03/06 Серия: номинальный диаметр: NG02 (6 мм), NG03 (10 мм), NG06 (20 мм).
Рейтинг давление: 25 МПа (некоторые модели могут достигать 31,5 МПа).
Диапазон потока: 0,3-190 л/мин (разные диаметры соответствуют различным скоростям потока).
Серия MTCV: интегрированная функция односторонней дросселирования, которая может реализовать управление односторонним потоком.
Подходит для гидравлических цепей, которые требуют однонаправленной дросселирования, таких как контроль скорости гидравлического цилиндра.
3. Сценарии приложения
Гидравлическая система станка: скорость подачи инструмента управления и повышение точности обработки.
Машина для формования впрыска: отрегулируйте скорость гидравлического двигателя и стабилизируйте давление впрыска.
Строительный механизм: управляйте скоростью гидравлического цилиндра для достижения стабильного действия.
2. наложенное клапан снижающего давления
1. Функциональные особенности
Стабильность давления: ускоряйте масло высокого давления до заданного давления, чтобы поддерживать стабильное давление системы.
Защита от перегрузки: когда давление системы превышает установленное значение, оно автоматически переполнится для защиты гидравлических компонентов.
Компактная структура: наложенная конструкция, уменьшить пространство установки и облегчить интеграцию.
Легко отрегулировать: давление на выходе может быть отрегулировано через регулировочный винт, чтобы адаптироваться к различным условиям работы.
2. Типичные модели и параметры
Серия MBRV: номинальный диаметр: NG02, NG03, NG06.
Рейтинг давление: 25 МПа.
Диапазон регулировки давления: 1-25 МПа (разные модели соответствуют различным диапазонам).
Серия MRV: наложено рельефного клапана, как снижение давления, так и функции переполнения.
Подходит для гидравлических систем, которые требуют стабильности давления и защиты от перегрузки.
3. Сценарии приложения
Система гидравлического зажима: обеспечивает стабильное давление зажима, чтобы предотвратить ослабление заготовки.
Система смазки: управляйте давлением смазочного масла, чтобы обеспечить эффект смазки.
Ходячий механизм: стабилизирует давление гидравлической системы и улучшает рабочую стабильность.
3. Комбинированное применение MTV/MTCV и наложенное клапан уменьшающего давления
Управление последовательным действием: давление системы устанавливается через наложенный клапан, уменьшающий давление, а дроссельный клапан MTV/MTCV контролирует скорость привода для достижения точного последовательного действия.
Композитное управление потоком давления: в системах, которые требуют одновременного регулирующего давления и потока, наложенный клапан снижения давления используется в сочетании с дроссельным клапаном для повышения точности управления системой.
Энергосберегательное применение: уменьшить потребление энергии системы и повысить эффективность за счет точности контроля потока и давления.
4. Меры предосторожности по выбору
Сопоставление диаметра: диаметр наложенного клапана должен соответствовать диаметру основного прохода масла системы для обеспечения соответствия потока.
Последовательность установки: наложенные клапаны должны быть установлены в порядке, требуемом системой, чтобы обеспечить правильное подключение цепи масла.
Адаптируемость окружающей среды: выберите соответствующий материал и форму уплотнения в соответствии с использованием среды для предотвращения коррозии и утечки.
