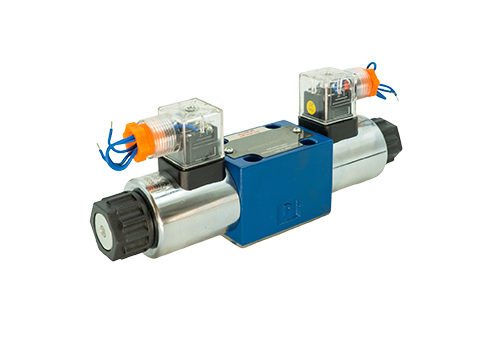

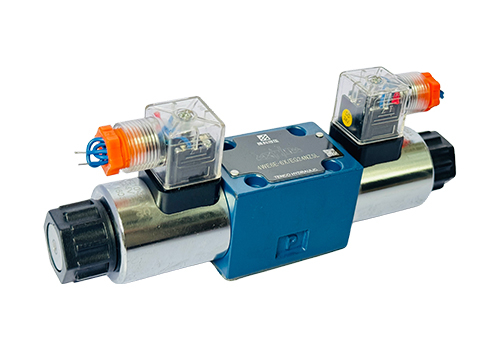

4we6-6x электромагнитный обратный клапан
4WE6-6X Электромагнитный обратный клапан является направленным управляющим клапаном, широко используемым в гидравлических системах. Он принадлежит стандартной серии продуктов таких брендов, как Rexroth. Ниже приведено подробное введение в эту модель электромагнитного обратного клапана:
1. Основные параметры и характеристики
Структура модели: 4WE6-6x4: представляет 4 рабочего масляного порта (P, A, B, T).
WE6: указывает серии и спецификации клапана (диаметр 6 мм).
6x: указывает функциональный код и монтажные стандарты поверхности клапана (например, ISO 4401).
Диаметр: 6 мм, подходит для гидравлических систем малого и среднего потока.
Метод управления: электромагнитное управление, обращение ядра приводного клапана через соленоид.
Стандарт поверхности установки: соответствует международным стандартам, таким как ISO 4401, CETOP-RP 121H и т. Д., Для удобства обмена и установки.
Функция основного клапана: в соответствии с суффиксом модели (например, A, B, C, D и т. Д.), Разнообразные функции слайдного клапана (такие как O, H, Y и т. Д.) Предучениваются для удовлетворения различных потребностей контроля.
Тип электромагнита: влажный постоянный или переменный соленоид, опционально со съемными катушками для удобного обслуживания.
Уровень давления: рабочее давление может достигать 350BAR (для получения подробной информации см. Пример продукта).
Диапазон потока: скорость потока обычно составляет 80 л/мин (подробности см. В образе продукта).
Уровень защиты: обычно IP65, подходит для общих промышленных сред.
2. Принцип работы
Электромагнитный привод: Когда соленоид включается, наносится магнитное поле для привлечения ядра клапана, нажмите ядро клапана, чтобы перемещаться в указанное положение, изменить состояние соединения масляного порта и реализации управления направлением потока гидравлического масла.
Сброс пружины: после отключения питания, ядро клапана возвращается в медианную или начальную позицию под действием возвратной пружины.
Ручная экстренная операция: некоторые модели оснащены ручными устройствами экстренной операции, которые могут вручную переключать позицию ядра клапана, когда соленоид сбой.
3. Области применения
Промышленное оборудование: например, машины для литья под давлением, листовые машины, машины, машины и т. Д., Используемые для управления движением гидравлических цилиндров и гидравлических двигателей.
Строительный механизм: например, экскаваторы, краны и т. Д., Используется для управления движениями, такими как ходьба, вращение и подъем.
Сельскохозяйственное оборудование: например, тракторы, комбайны и т. Д., Используется для контроля гидравлических систем подвески и систем рулевого управления.
Другие поля: такие как корабли, аэрокосмическая, металлургия и т. Д., Используются в различных системах гидравлического управления.
4. Выбор и меры предосторожности
Выбор функций: выберите соответствующие функции слайдного клапана в соответствии с потребностями системы (например, среднее закрытие O-типа, медианная разгрузка H-типа и т. Д.).
Выбор напряжения: выберите соленоид DC (DC) или AC (AC) в соответствии с условиями питания и подтвердите уровень напряжения (например, DC24V, AC220V и т. Д.).
Метод установки: Подтвердите стандарты поверхности установки (например, ISO 4401) и методы соединения (например, соединение пластины, соединение трубки и т. Д.).
Условия окружающей среды: выберите соответствующий уровень защиты и герметизирующие материалы (такие как нитрил -резина, флуоруэластомер и т. Д.) В соответствии с средой использования.
5. Установка и обслуживание
Проверьте перед установкой: убедитесь, что модель клапана, спецификации и функции соответствуют системным требованиям, и убедитесь, что корпус клапана и соленоид нетронуты.
Направление установки: установите в соответствии с отмечкой направления потока на корпусе клапана, чтобы убедиться, что масляный порт подключен.
Электрическое соединение: подключите соленоидную катушку в соответствии с электрическими чертежами, обращая внимание на метод полярности и проводки.
Отладка и тестирование: проверьте, является ли соленоид гибким перед включением, постепенно увеличивает давление во время отладки и наблюдайте за рабочим статусом клапана.
Ежедневное обслуживание: регулярно проверяйте рабочее состояние соленоида и ядра клапана, очистите поверхность корпуса клапана и предотвращайте загрязнение масла.
6. Часто задаваемые вопросы и решения
Застоя катушки клапана: проверьте чистоту масла, очистите корпус клапана и катушку клапана и замените изношенные уплотнения.
Электромагнит не перемещается: проверьте источник питания и проводку, измеряйте сопротивление катушки и замените поврежденный электромагнит.
Утечка: проверьте износ корпуса клапана и уплотнения, затяните соединительные болты и при необходимости замените уплотнение.
Чрезмерный шум: проверьте вязкость масла и давление системы, отрегулируйте положение установки клапана и уменьшите вибрацию.
