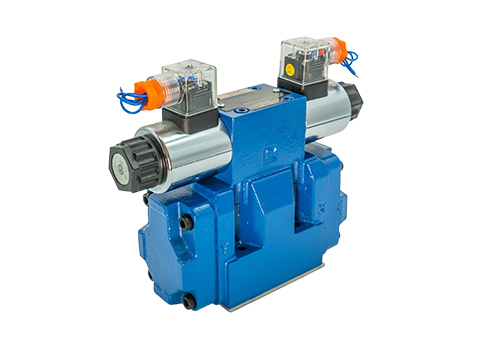

4WEH10 Электрогидравлический Обратный Клапан

4weh10 Электрогидравлический обратный клапан-это электромагнитный пилотный обратный клапан, широко используемый в области промышленной автоматизации. Ниже приведено подробное введение от аспектов технических характеристик, сценариев применения, преимуществ продукта и т. Д.:

1. Технические характеристики

Спецификация и диаметр параметров: 10 мм (NG10), подходящие для небольших и средних гидравлических систем.

Диапазон давления: до 28/35 МПа (некоторые модели могут достигать 315BAR), что отвечает потребностям условий труда высокого давления.

Диапазон потока: скорость потока может достигать 1100 л/мин, адаптируясь к гидравлическим цепям большого потока.

Электрические параметры: поддерживает AC220V, DC24V и другие напряжения, а также совместим с различными стандартами промышленного источника питания.

В качестве пилотного элемента управления используется пилотный элемент управления соленоидным элементом, а основной сердечник клапана управляется электромагнитной силой.

Основная структура клапана: основное ядро клапана принимает конструкцию слайдного клапана, а переключение положения клапана достигается за счет давления гидравлического масла.

Метод сброса: оснащен сбросной пружиной, ядро клапана автоматически вернется в среднее положение после того, как питание будет отключено, чтобы обеспечить безопасность системы.

Функциональный режим 4/3, 4/2 или 3/2 Версия: предоставляет различные конфигурации цепи масля для удовлетворения различных потребностей управления.

Необязательные функции: Устройство ручного управления для легкой отладки и экстренной работы;

Регулятор времени коммутации для оптимизации скорости отклика системы;

Основной регулятор хода клапана, точно управляющее смещение ядра клапана.

2. Сценарии приложения

Промышленная автоматизация используется для контроля направления действия и скорости приводов, таких как гидравлические цилиндры и гидравлические двигатели, и широко используется в машинах с ЧПУ, машинами для литья инъекции, прессе и другом оборудовании.

Строительный механизм реализует точный контроль гидравлических систем в экскаваторах, кранах и другом оборудовании для повышения производительности работы оборудования.

Металлургия и энергия используются для высокотемпературных и высоких условий труда, таких как наклонный наклон и управление паровым клапаном для обеспечения стабильной работы системы.

Защита окружающей среды и химическая промышленность контролирует направление потока и поток жидкостей в полях очистки сточных вод, нефтехимических веществ и т. Д., А также обеспечивает безопасность потока процесса.

3. Преимущества продукта

Высокая надежность принимает мокрый электромагнитный конструкцию, которая полностью закрыта внутри электромагнита, уменьшая износ и воздействие и продление срока службы.

Клапан и корпус клапана изготовлены из высокопрочных материалов, которые устойчивы к высоким давлению и коррозии и адаптируются к суровым условиям труда.

Высокий контроль достигает точного изменения гидравлического масла посредством точной координации соленоидного клапана и основного клапана, отвечающего потребностям высокого контроля.

Он может быть оснащен функцией мониторинга позиции клапана и обратной связью в режиме реального времени статуса ядра клапана для повышения безопасности системы.

Гибкость и совместимость поддерживают множественные методы электрического соединения (одиночные или центрально подключенные) и совместимы с различными системами управления.

Поверхность монтажа нефтяного порта соответствует стандартам ISO 4401, что делает ее удобной для интеграции в существующие гидравлические системы.

Соленоидная катушка удобна для вращения 90 °, и нет необходимости открывать устойчивую к давлению герметичная полость при замене катушки, упрощая процесс обслуживания.

Ручное устройство экстренной операции, чтобы гарантировать, что клапан все еще может быть переключен, когда нет магнита для источника питания.
