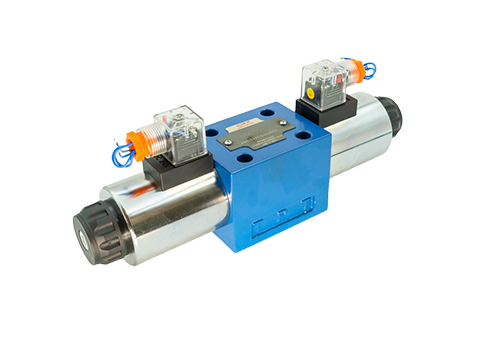

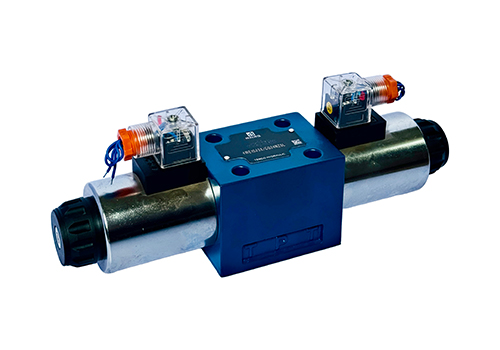

4WE10 Электромагнитный обратный клапан
4WE10 Электромагнитный обратный клапан является ключевым компонентом, широко используемым в промышленных гидравлических системах. Ниже приведено подробное введение из аспектов характеристик продукта, технических параметров, поля приложения, выбора и обслуживания:
1. Особенности продукта
Структурная композиция: состоит из основных компонентов, таких как оболочка, соленоид, ядро управляющего клапана и обратная пружина.
Принцип работы: ядро клапана контролируется для перемещения через соленоидный привод, чтобы реализовать переключение направления и направления потока в цепи гидравлического масла; После выключения питания ядро клапана возвращается к своему начальному положению под действием возвратной пружины.
Уровень защиты: IP65, подходит для общих промышленных сред.
Метод установки: соединение типа платы, соответствует стандарту ISO 4401, который удобен для интеграции и технического обслуживания системы.
2. Технические параметры
Диаметр: 10 мм, подходит для гидравлической системы среднего потока.
Рабочее давление: масляные порты A, B, P: 31,5 МПа
Нефтяной порт T: 21mpa (DC)/16MPA (AC)
Поток: 120 л/мин, удовлетворение потребностей большинства промышленного оборудования.
Доступное напряжение: DC: DC 12V/24V/48V
AC: AC 110 В/120 В/220 В/240 В.
Iii. Области применения
Сталь и электричество: используется для гидравлического управления прокатными мельницами, гидравлическими станциями и другим оборудованием.
Металлургия и судостроение: адаптировано к промышленной среде с высокой нагрузкой и высоким давлением.
Авиационная и изготовление бумаг: удовлетворить стабильные потребности в точке гидравлических систем.
Химические и машинные инструменты: подходящие для коррозионных среда или сценариев обработки высокой устойчивости.
Строительный механизм и строительный механизм: гидравлические системы передачи для оборудования, такого как экскаваторы, краны и т. Д.
4. Меры предосторожности по выбору и использованию
Сопоставление рабочего состояния: подтвердите, соответствуют ли системное давление, скорость потока и тип среды, соответствуют параметрам продукта.
Обратите внимание на чистоту нефти, чтобы избежать застрявших примесей, заставляя застрять ядро клапана.
Электрические параметры: выберите соленоид постоянного тока или переменного тока в соответствии с условиями питания и подтвердите уровень напряжения.
Убедитесь, что защитный провод подключен к электрической цепи и обеспечивает защиту от перегрузки.
Требования к установке: корпус клапана должен быть установлен по горизонтали, а часть катушки должна быть вертикально вверх, чтобы избежать утечки, вызванной вертикальной установкой.
Перед установкой трубы необходимо промывать с давлением системы для удаления примесей.
Техническое обслуживание: регулярно проверяйте движение соленоида и герметинг ядра клапана и очистите внутреннюю часть корпуса клапана.
После долгосрочной дезактивации среды должны быть доступны в течение нескольких раз и могут быть введены в эксплуатацию только после подтверждения того, что это нормально.
V. Типичные случаи применения
Управление гидравлическим цилиндром: переключайте действие удлинения и ретракции гидравлического цилиндра через электромагнитный обратный клапан.
Гидравлическое двигательное управление: реализует прямое и обратное вращение гидравлического двигателя и управляет работой механического оборудования.
Схема управления давлением: в сочетании с рельефными клапанами, клапанами с уменьшением давления и т. Д. Для построения системы регулирования давления.
6. Часто задаваемые вопросы и решения
Заставление катушки клапана: причина: загрязнение маслом, износ катушки клапана.
Решение: очистите корпус клапана и замените уплотнение износа.
Электромагнит не работает: причина: сбой питания, выключатель цепи катушки.
Решение: Проверьте источник питания и проводку, замените поврежденную катушку.
Утечка: причина: уплотнение - это старение и свободная установка.
Решение: затяните болты, замените уплотнение.
7. Преимущества продукта
Высокая достоверность: мокрый электромагнитный дизайн принимается для адаптации к суровым условиям труда.
Энергетическая экономия: хорошо разработанные катушки соленоидного клапана имеют низкое энергопотребление, и некоторые модели могут достичь нулевого энергопотребления и поддерживать положение клапана.
Универсальность: соответствовать международным стандартам и облегчает взаимозаменяемость с другими гидравлическими компонентами.
