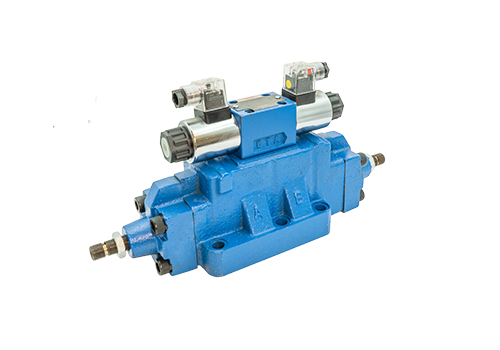

34eyy-H20 Электрогидравлический обратный клапан
34eyy-H20 Электрогидравлический обратный клапан представляет собой высокоэффективный гидравлический элемент управления, который широко используется в промышленных гидравлических системах, которые требуют большого потока и высокого давления. Ниже приведено подробное введение в его характеристики, технические параметры и сценарии применения:
1. Особенности продукта
Электромагнитный пилотный управление управляет гидравлическим клапаном с большим диаметром с помощью обратного клапана соленоида малой емкости, чтобы реализовать обратную сторону слайдного клапана, который подходит для гидравлических систем большого потока.
Высокое давление поддерживает номинальное давление до 31,5 МПа, отвечающее потребностям условий труда высокого давления и обеспечивая стабильную работу системы.
Выбор с несколькими путями обеспечивает номинальные диаметры, такие как 16 мм, 20 мм, 32 мм и т. Д., И пользователи могут гибко выбирать в соответствии с требованиями системного потока.
Конструкция подключения пластин использует метод подключения пластин, который удобен для установки и облегчает макет и обслуживание интегрированных гидравлических систем.
Различные функциональные конфигурации могут быть оснащены механизмом регулировки хода, одним демпфирующим клапаном или двойным демпфирующим клапаном для удовлетворения потребностей контроля в различных условиях труда.
2. Технические параметры
Описание спецификации параметров
Серия модели 34eyy-H20 (например, 34eyy-H20b-tczzet и т. Д.)
Количество позиций и количества каналов 34 = трехбитовый четырехсторонний (может реализовать медианное переключение функций)
Режим управления влажный тип постоянного тока (E) или тип влажного переменного тока (B), код гидравлической формы (YY)
Номинальное давление 31,5 МПа
Номинальные диаметры 16 мм, 20 мм, 32 мм (пример модели диаметром 20 мм)
Соединение платы метода соединения (B)
Доступны дополнительные функции с механизмом регулировки хода (CC), отдельным демпфирующим клапаном (Z) или двойным демпфирующим клапаном (ZZ)
Методы дренажа нефти: внутреннее снабжение и внешняя утечка (без марки), внешнее снабжение и внешняя утечка (E), внутреннее снабжение и внутренняя утечка (ET), внешнее снабжение и внутренняя утечка (T)
3. Принцип работы
Управление пилотом соленоида: соленоидный клапан действует как пилотный клапан. После получения электрического сигнала он нажимает на слайд -клапан гидравлического клапана, чтобы перенаправить, тем самым реализуя переключение направления основной цепи масла.
Гидравлическое обращение: гидравлический клапан протирает слайд-клапан через гидравлическую тягу, позволяя проходить большой поток масла, удовлетворяя потребности систем высокого давления и крупных потоков.
Средняя функция: трехзначный четырехсторонний дизайн может реализовать такие функции, как медианное отсечение и разгрузка, и адаптироваться к различным условиям труда.
IV Сценарии приложения
Гидравлические кронштейны используются для управления движением гидравлических кронштейнов, реализации контроля синхронизации с несколькими нагрузками и повышения эффективности и безопасности работы.
Строительный механизм управляет движением гидравлических цилиндров и нефтяных двигателей в оборудовании, таком как экскаваторы и краны для обеспечения стабильной работы оборудования.
Промышленное оборудование используется в гидравлических станках, машинах для литья под давлением и другим оборудованию для достижения высокого и высокого чувствительного гидравлического контроля.
