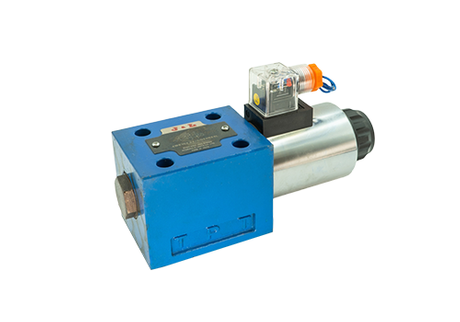

Применение приложения 4WE10 Одноголовый соленоидный обратный клапан

4WE10 Одноголовый соленоидный обратный клапан является общим гидравлическим элементом управления. Он принадлежит к серии валентных клапанов влажного соленоида. Он производится немецким Рексротом и другими производителями и широко используется в промышленных гидравлических системах. Его основная функция состоит в том, чтобы контролировать направление потока гидравлического масла через электромагнитную силу, чтобы реализовать изменение, начало, остановку или настройку скорости приводов (таких как гидравлические цилиндры и гидравлические двигатели). Ниже приведен анализ конкретного применения и характеристик:

1. Основные области применения

1. Инженерный механизм

Сценарии применения: гидравлические системы экскаваторов, погрузчиков, роликов и другого оборудования.

Функция: Управляйте расширением и сокращением гидравлического цилиндра (например, подъем и снижение стрелы и ведра), чтобы реализовать обратное действие рабочего устройства.

Преимущества: быстрая скорость отклика (обычно ≤ 50 мс), сильная способность анти-загрязнения, подходящая для суровых условий труда.

2. Пластиковый механизм

Сценарии применения: гидравлические системы инъекционных формованных машин, экструдеров, махки для формования.

Функция: контролирует открытие и закрытие формы, действие механизма выброса и направление вращения гидравлического двигателя.

Преимущества: высокий контроль (точность повторяющегося позиционирования ≤0,01 мм), поддерживает высокочастотную коммутацию (до 20 раз в секунду).

3. Металлообработанное оборудование

Сценарии применения: гидравлические системы прессов, изгибающих машин и сдвигающих машин.

Функция: контролируйте вниз, удержание давления, возврат и герметичность зажимного устройства.

Преимущества: сопротивление высокого давления (до 350 бара), подходящие для больших условий нагрузки.

4. Автоматизированная производственная линия

Сценарии применения: гидравлические системы привода для роботов, сборочных линий и оборудования.

Функция: управляет захватом, вращением, движением робота и началом и остановкой конвейерной ленты.

Преимущества: он может быть интегрирован с ПЛК или промышленными компьютерами для автоматического управления.

5. Сельскохозяйственная техника

Сценарии применения: гидравлические системы тракторов, комбинируют комбинированные комбайны, опрыскиватели.

Функция: контроль корректировки глубины сельского хозяйства, подъем сбора наголовок, механизм рулевого управления и т. Д.

Преимущества: компактная структура, легкая установка, адаптируемая к наружной среде.

6. Корабль и морская техника

Сценарии применения: сервоприводы, якорь, гидравлическая система люка.

Функция: управляет рулевым управлением лезвием руля, втягиванием и развертыванием якорной цепи, а также открытием и закрытием двери люка.

Преимущества: антикоррозионная конструкция (например, материал из нержавеющей стали), подходящая для окружающей среды морской воды.

2. Типичные случаи применения

1. Управление плесенью для формования впрысков

Состав системы: 4WE10 Клапан + Гидравлический цилиндр + датчик давления.

Рабочий процесс:

Электромагнит энергична, а гидравлическое масло попадает в полость без удивления гидравлического цилиндра, толкая форму к закрытию.

Во время фазы удержания давления клапан остается в середине, а система заблокирована.

Электромагнит отключается, гидравлическое масло выходит обратно в масляный бак, а плесень открывается.

Эффект: достичь быстрого и точного открытия и закрытия плесени и повысить эффективность литья под давлением.

2. Экскаватор

Состав системы: 4WE10 клапан + многоканальный клапан + гидравлический цилиндр.

Рабочий процесс:

Рабочая ручка посылает сигнал, соленоид включен, а гидравлическое масло входит в гидравлический цилиндр бума.

Регулируя отверстие клапана (модель пропорциональной соленоидной модели), скорость подъема стрелы контролируется.

Соленоид отключается, клапан возвращается в среднюю позицию, и стрела останавливается.

Эффект: достичь плавной работы бума и избежать воздействия.

3. Автоматизированная сборочная линия

Системная состав: 4WE10 клапан + цилиндр + датчик + PLC.

Рабочий процесс:

ПЛК посылает сигнал, соленоид включен, а цилиндр толкает заготовку в положение сборки.

После того, как датчик обнаружен, ПЛК контролирует другой соленоид, и цилиндр возвращается.

Циклическое выполнение для достижения автоматической сборки.

Эффект: повысить точность и эффективность сборки и снизить ручное вмешательство.

3. Технические характеристики и преимущества

Высокая надежность:

Дизайн влажного электромагнита, катушка погружена в гидравлическое масло, имеет хорошее рассеяние тепла и длительный срок службы (может достигать более 10 миллионов раз).

Ядро клапана принимает коническое уплотнение с небольшой утечкой (≤0,1 смА/мин).

Гибкий контроль:

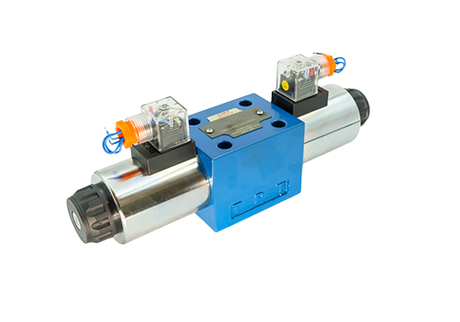

Поддерживает две формы: одно электронное управление (возврат пружины) или двойное электронное управление (функция удержания).

Ручное устройство экстренной операции может быть опционально оснащено, чтобы обеспечить безопасность оборудования при отключении питания.

Сильная совместимость:

Размер интерфейса соответствует стандарту ISO 4401 и может быть непосредственно заменен клапанами одинаковых спецификаций других брендов.

Поддерживает множество напряжений (например, DC24V, AC110V, AC220V) для адаптации к различным средам питания.

Легко поддерживать:

Модульная конструкция, ядер клапанов и соленоиды могут быть заменены отдельно, снижая затраты на техническое обслуживание.

Встроенный фильтр может фильтровать примеси ≥10 мкм и уменьшать загрязнение системы.

4. Меры предосторожности по выбору

Скорость потока и сопоставление давления:

Выберите диаметр клапана в соответствии со скоростью потока системы (например, 4WE10E3X/EG24N9K4, диаметр составляет 10 мм).

Подтвердите, соответствует ли номинальное давление клапана (например, 315BAR), системные требования.

Метод установки:

Установка пластины: подходит для интегрированных наборов клапанов, сберегательного пространства.

Установка трубки: подходит для дисперсной макета и простого обслуживания.

Экологическая адаптивность:

Электромагниты, защищенные от взрыва (такие как Exmiit4), должны быть выбраны для взрывоопасных случаев.

Высокотемпературные катушки (такие как изоляция на уровне F) требуются для высокотемпературных сред.

Метод управления:

Нормальный контроль переключателя: подходит для простых требований к коммутации.

Пропорциональный контроль: необходимо использовать пропорциональные электромагниты (такие как 4We10y3x/) для достижения непрерывной регулировки потока.
