Последовательность установки накладного гидравлического обратного клапана

Последовательность установки и основные моменты накладного гидравлического обратного клапана следующие:

1. Последовательность установки

Нижняя установка

Обратный клапан с гидравлическим управлением должен использоваться в качестве корпуса нижнего клапана и устанавливаться рядом с фундаментной плитой. Это необходимо для обеспечения нормальной функции удержания давления и предотвращения сбоя удержания давления из-за неправильного положения установки.

порядок укладки

В гидравлических системах последовательность установки расположенных друг над другом клапанов обычно соответствует функциональным требованиям. Типичная последовательность:

Базовая плита → обратный клапан гидравлического управления (нижний слой) → редукционный клапан/клапан давления → распределительный клапан (например, электромагнитный распределительный клапан) → клапан расхода (дроссельный клапан и т. д.) → соединительная пластина привода.

Если система включает в себя редукционный клапан с внешним управлением и одноходовой дроссельный клапан, односторонний дроссельный клапан должен быть расположен между редукционным клапаном с внешним управлением и гидравлическим цилиндром; При использовании вместе с односторонним клапаном с гидравлическим управлением обратный клапан с гидравлическим управлением должен быть расположен между редукционным клапаном с внешним управлением и гидравлическим цилиндром.

Выравнивание масляных отверстий

Перед установкой необходимо убедиться в правильности положения масляного отверстия накладного клапана и совместить все крепежные отверстия для винтов, чтобы обеспечить плавный проход масла.

прикрепленный болтами

Используйте высокопрочные удлинительные болты класса 12.9, чтобы проникнуть во все корпуса клапанов, предварительно затяните их по диагонали и окончательно затяните с указанным моментом затяжки (например, момент затяжки болтов М10 составляет около 80–100 Н·м).

2. Ключевые вопросы, требующие внимания

указатель направления

Обратные клапаны гидравлического управления обычно маркируются стрелками, указывающими направление потока среды. При установке убедитесь, что направление стрелки соответствует направлению маслопровода системы, чтобы избежать функционального сбоя, вызванного обратной установкой.

Требования к чистоте

Перед монтажом трубы необходимо тщательно очистить от сварочного шлака, металлической стружки и других загрязнений, а места соединения труб протереть флизелином или специальным моющим средством.

Чистота гидравлического масла должна соответствовать требованиям класса ISO 4406 (обычно ≤18/16/13), чтобы предотвратить повреждение корпуса клапана частицами загрязнений.

Сопоставление параметров

Убедитесь, что наложенные параметры паспортной таблички клапана (например, модель, уровень давления) соответствуют требованиям конструкции системы, чтобы избежать сбоев, вызванных несоответствием параметров.

Электропроводка

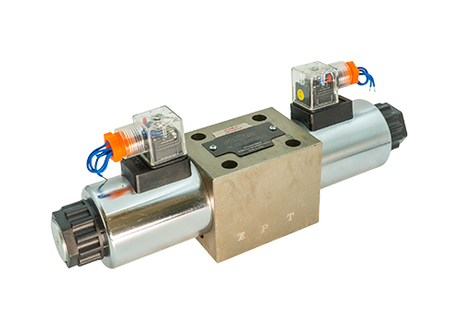

Если система оснащена электромагнитным реверсивным клапаном, необходимо предусмотреть место для электропроводки во избежание изгиба или напряжения кабелей. Катушку электромагнитного реверсивного клапана следует устанавливать вертикально вверх или горизонтально во избежание заклинивания, вызванного переворачиванием.

Регулирование напряжения и калибровка нуля

Механическое нулевое положение: при отсутствии текущего сигнала установите сердечник главного клапана в среднее положение.

Электрический ноль: входной токовый сигнал для калибровки линейности выходного расхода.

Регулировка дроссельной заслонки: измените отверстие дроссельной заслонки, вращая винт, чтобы добиться точного контроля потока.

Защита от перегрузки

Перегрузочный клапан подключается параллельно для ограничения давления блокировки и автоматически сливает масло при возникновении избыточного давления, чтобы обеспечить безопасность системы.

3. Специальная обработка сцены.

Используется вместе с односторонним дроссельным клапаном.

Когда обратный клапан гидравлического управления и односторонний дроссельный клапан используются вместе, обратный клапан необходимо разместить между обратными клапанами гидравлического управления, чтобы обеспечить правильную логику управления системой.

Центральная функция главного реверсивного клапана

В системах, использующих обратные клапаны с гидравлическим управлением, центральная функция главного реверсивного клапана должна быть типа Y или типа Yx, чтобы соответствовать требованиям по поддержанию давления и возврату масла.

Положение переключателя манометра

Переключатель манометра должен быть расположен близко к опорной плите, чтобы точно контролировать давление в системе.
