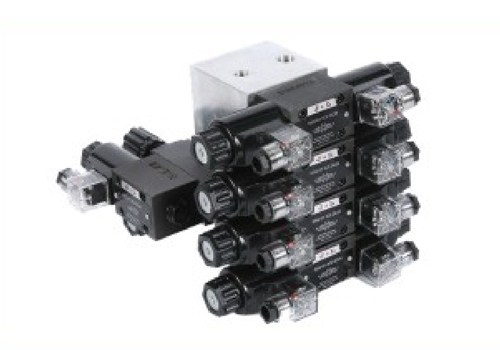

Набор блоков клапанов автоматического пиления
Группа блоков автоматического пилирования клапанов является ключевым компонентом в гидравлической системе, которая управляет направлением потока, давлением и потоком гидравлического масла. Его производительность напрямую влияет на точность обработки, эффективность и стабильность пилирования. Ниже приведено подробное введение в набор блоков клапанов автоматического пиления:
1. Композиция и функция
Гидравлический блок управления включает в себя блок управления скоростью и блок управления турбинными лезвиями, который реализует точный контроль гидравлического масла через электрогидравлические сервоклапаны, электрические соленоидные клапаны, быстро закрытые соленоидные клапаны и т. Д.
Функция: отрегулируйте скорость потока и давление гидравлического масла, контролируйте скорость подачи и силу пиления шпинделя для пилирования.
Сервоцилиндр принимает двойную конструкцию стереневого стержня с низким трениями и хорошими характеристиками герметизации, обеспечивая плавное движение пилую машины.
Функция: преобразовать гидравлическую энергию в механическую энергию, управляя движением шпинделя пилы и пил.
Силовая масляная станция состоит из топливного бака, переменного масляного насоса, масляного фильтра, охладителя, трубопровода и т. Д., обеспечивая стабильный источник гидравлической энергии.
Функция: хранить, фильтровать и охладить гидравлическое масло для обеспечения долгосрочной и стабильной работы гидравлической системы.
2. Принцип работы
Ввод сигнала команды: сигнал команды автоматической системы управления выпусками и сравнивает его с фактическим сигналом положения сервоцилиндра для формирования сигнала ошибки.
Усиление сигнала ошибки: после того, как сигнал ошибки усиливается серво-контроллером, он отправляется на электрогидравлический сервопривод.
Гидравлическое управление потоком масла: электрогидравлический сервоклапан преобразует электрический сигнал в расход гидравлического масла пропорционально для продвижения движения сервоцилиндра.
Обратная связь и регулировка положения: датчик положения обрабатывает сигнал положения цилиндра в режиме реального времени, пока он не будет равен сигналу команды, цилиндр останавливается, а машина для пилирования останавливается в назначенном положении.
3. Прикладные преимущества
Высокий контроль: через электрогидравлическую систему управления сервопривод, точная регулировка скорости пиления и количества кормления достигается, а точность обработки улучшается.
Высокая эффективность: система гидравлической передачи обладает высокой эффективностью передачи мощности, отвечающих потребностям в обработке высокоскоростных и тяжелых нагрузок пилиных машин.
Сильная стабильность: набор блоков клапана предназначен для обеспечения стабильности и консистенции потока гидравлического масла, уменьшения вибрации и шума во время пиления.
Простая в интеграции: гидравлическая регулирующая клапанная группа упрощает проектирование и установку гидравлических систем, что делает ее удобной для стандартизированного и модульного производства.
4. Техническое обслуживание и техническое обслуживание
Регулярный осмотр: Проверьте герметизацию набора блоков клапана, чистоту гидравлического масла и уровень масла, чтобы предотвратить утечку и загрязнение.
Замените гидравлическое масло: регулярно меняйте гидравлическое масло в зависимости от ситуации использования, чтобы обеспечить смазочный и охлаждающий эффект гидравлической системы.
Элемент очистки фильтра: очистите или регулярно заменяйте элемент фильтра, чтобы не допустить попадания примесей в гидравлическую систему и воздействовать на нормальную работу группы блоков клапанов.
Калибровать датчики: регулярно калибровать датчик положения, чтобы обеспечить точность сигнала обратной связи.
5. Обычные недостатки и устранение неполадок
Унижение производительности: фитинговая зазор между отверстием сборочного блока клапана и стержней слишком велик, что приводит к снижению точности контроля. Метод исключения: замените изношенное ядро клапана или рукав клапана и отрегулируйте зазор.
Динамический износ уплотнения: уплотнение стареет или поврежден, что приводит к утечке гидравлического масла. Метод исключения: замените уплотнение и проверьте чистоту гидравлического масла.
Панель управления износ плеча: внутренняя часть группы клапанов влияет на направление потока и давление гидравлического масла. Метод исключения: отремонтировать или заменить изношенные плечи, чтобы обеспечить нормальный поток гидравлического масла.
Феномен кавитации: воздух смешивается в гидравлическое масло, вызывая кавитацию внутри группы клапанов. Метод исключения: проверьте герметику гидравлической системы, удалите воздух и замените загрязненное гидравлическое масло.
