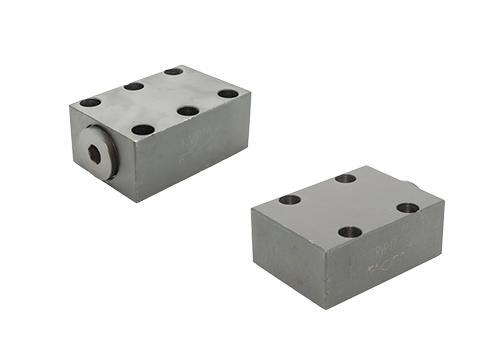

Клапан типа пластины RVP
Клапан проверки RVP-это одностороннее устройство управления потоком, широко используемое в гидравлических системах. Ниже приведено подробное введение:
1. Основная структура и принцип работы
Структурная композиция
Клапан проверки пластин RVP в основном состоит из корпуса клапана, конического ядра клапана, пружинного и пружинного сиденья. Корпус клапана изготовлен из стали, с компактной структурой и небольшим размером установки, что позволяет легко интегрировать дизайн. Ядро конического клапана сотрудничает с пружинным сиденьем для автоматического открытия и закрытия порта клапана.
Как это работает
Вперед: Когда масло вытекает с входа, давление преодолевает силу пружины, чтобы открыть ядро клапана конуса, а масла плавно протекает через порт клапана к выходу.
Обратное отсечение: когда нефть пытается протекать в обратном направлении, ядро клапана конуса закрывает порт клапана под объединенным действием силы пружины и давления масла, чтобы не допустить отключения масла.
2. Технические параметры и характеристики производительности
Диапазон диаметра
Клапаны для проверки пластин RVP доступны по различным спецификациям диаметра, включая 6, 8, 10, 12, 16, 20, 25, 30, 40 и т. Д., Для удовлетворения различных требований потока.
Включать давление
Давление отверстия контрольного клапана составляет 0,05 МПа, что обеспечивает надежную работу при низких давлениях.
Потеря давления
Структура конического клапана принимается, а потеря давления невелика, что помогает повысить эффективность системы.
Адаптируемость температуры и носителя
Подходит для температурных диапазонов от -30 ° C до +80 ° C, среда может быть гидравлическим маслом минерального или гидравлического масла фосфата, с диапазоном вязкости от 2,8 до 500 мм²/с.
3. Функции и приложения
Основная функция предотвращает протекать нефть в обратном направлении и защищает компоненты гидравлической системы.
Он используется в качестве клапана обратного давления на выходе насоса для поддержания стабильности давления системы.
Его можно объединить с дроссельными клапанами, последовательными клапанами и т. Д. Для образования одностороннего дроссельного клапана или одностороннего последовательного клапана для расширения системных функций.
Области применения
Клапаны проверки RVP широко используются в системах промышленной автоматизации, устройствах гидравлической передачи, инженерного механизма, сельскохозяйственного механизма и других областей, особенно в ситуациях, когда требуется точный контроль одностороннего потока жидкости.
4. Меры предосторожности для установки и использования
Направление установки
Во время установки вы должны знать направление впускных и выходных портов, чтобы гарантировать, что стрелка корпуса клапана в том же направлении, что и поток масла, и избежать сбоя системы, вызванного обратной установкой.
Рабочее давление и поток
Во время нормальной работы рабочее давление должно быть ниже, чем номинальное значение, а скорость потока должна находиться в пределах допустимого диаметра диаметра, чтобы избежать чрезмерной потери давления.
Включить выбор давления
Выберите соответствующее давление открытия в соответствии с функциональными требованиями системы. Давление отверстия обычно выше при использовании в качестве клапана заднего давления и определяется значением заднего давления.
Место установки
Избегайте установки чекового клапана непосредственно на выходе гидравлических насосов со слабыми возможностями самопоглощения, особенно насоса с высоким давлением, насосы плунжера и т. Д., И при необходимости принимайте выхлопные измерения, чтобы предотвратить сбой всасывания воздуха.
V. Модель и спецификации
Клапаны контрольных пластин RVP доступны в различных моделях, таких как RVP-6, RVP-8, RVP-10 до RVP-40 и т. Д. Каждая модель соответствует различным диаметрам и спецификациям потока. Пользователи могут выбрать соответствующую модель в соответствии с фактическими потребностями.
